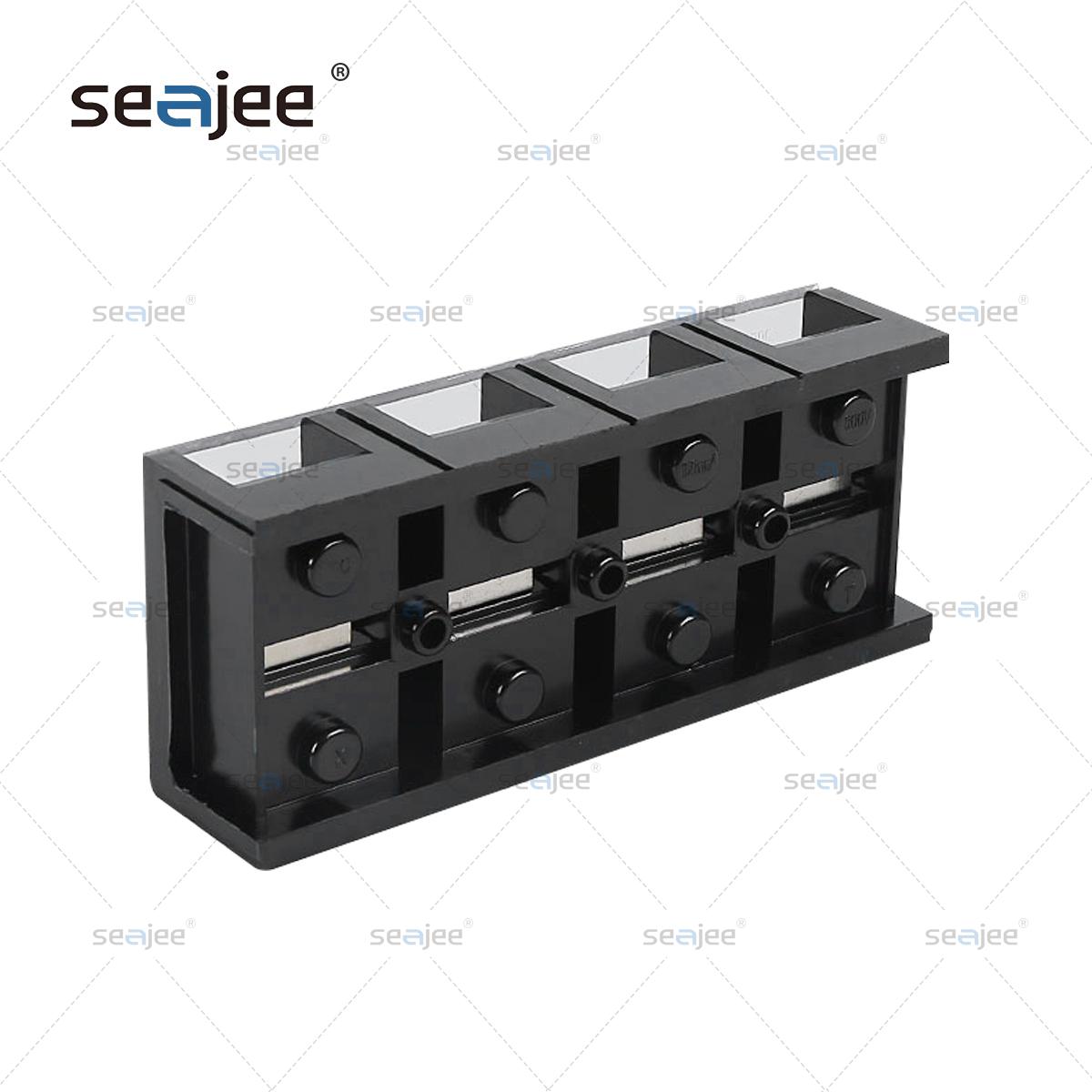

The product description：Conventional tc-602, tc-603, tc-604, tc-1002, tc-1003, tc-1003, tc-1503, tc-1504, tc-2003, tc-2004, tc-3003, tc-4003, tc-4004, tc-6003, tc-6004, tc-10004 high-current copper 1000A terminal bank
Print current pageDetails description
- Product size
- Technical parameters
- Enclosure
- Application scenarios
|
TC大電流端子 規格/型號 |

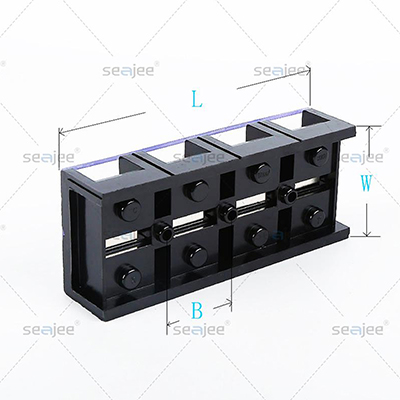

L總長/ W寬/?高 MM |
B 安裝孔間距 MM |
|
TC 602， 60A 2位 |
58/42.5/31.5 |
0 |
|
TC 603 ,? 60A 3位 |
87/42.5/31.5 |
28 |
|
TC 604 ,? 60A 4位 |
115/42.5/31.5 |
28 |
|
TC 1002 , 100A 2位 |
70/54.5/36 |
35 |
|
TC 1003 , 100A 3位 |
104/54.5/36 |
35 |
|
TC 1004 , 100A 4位 |
140/54.5/36 |
35 |
|
TC 1503 , 150A 3位 |
115/66/36 |
38.5 |
|
TC 1504 , 150A 4位 |
154/66/40 |
38.5 |
|
TC 2003 , 200A 3位 |
135/72/45 |
45 |
|
TC 2004 , 200A?4位 |
180/72/45 |
45 |
|
TC 3003 , 300A?3位 |
167/90/51 |
55 |
|
TC 3004 , 300A 4位 |
220/90/51 |
55 |
|
TC 4003 , 400A 3位 |
164/90/51 |
56 |
|
TC 4004 , 400A 4位 |
220/90/51 |
56 |
|
TC 6003 , 600A 3位 |
207/100/75 |
68 |
|
TC 6004 , 600A 4位 |
275/100/75 |
68 |
|
TC 10004, 1000A4位 |
320/114/85 |
80 |
|
TC大電流端子 規格/型號 |
總長L /寬W /高 MM |
B 安裝孔間距 MM |
導線截面積 MM |
導電體/絕緣件 |
螺絲規格 |
額定電流/電壓 |
|
TC 602， 60A 2位 |
58/42.5/31.5 |
0 |
14 |
黃銅/膠木 |
M6 |
60A/600V |
|
TC 603 ,? 60A 3位 |
87/42.5/31.5 |
28 |
14 |
黃銅/膠木 |
M6 |
60A/600V |
|
TC 604 ,? 60A 4位 |
115/42.5/31.5 |
28 |
14 |
黃銅/膠木 |
M6 |
60A/600V |
|
TC 1002 ,100A 2位 |
70/54.5/36 |
35 |
22 |
黃銅/膠木 |
M6 |
100A/600V |
|
TC 1003 ,100A 3位 |
104/54.5/36 |
35 |
22 |
黃銅/膠木 |
M6 |
100A/600V |
|
TC 1004 ,100A 4位 |
140/54.5/36 |
35 |
22 |
黃銅/膠木 |
M6 |
100A/600V |
|
TC 1503 ,150A 3位 |
115/66/36 |
38.5 |
60 |
黃銅/膠木 |
M8 |
150A/600V |
|
TC 1504 ,150A 4位 |
154/66/40 |
38.5 |
60 |
黃銅/膠木 |
M8 |
150/600V |
|
TC 2003 ,200A 3位 |
135/72/45 |
45 |
100 |
黃銅/膠木 |
M8 |
200A/600 |
|
TC 2004 ,200A 4位 |
180/72/45 |
45 |
100 |
黃銅/膠木 |
M8 |
200A/600V |
|
TC 3003 ,300A 3位 |
167/90/51 |
55 |
150 |
黃銅/膠木 |
M10 |
300A/600V |
|
TC 3004 ,300A 4位 |
220/90/51 |
55 |
150 |
黃銅/膠木 |
M10 |
300A/600V |
|
TC 4003 ,400A 3位 |
164/90/51 |
56 |
200 |
黃銅/膠木 |
M10 |
400A/600V |
|
TC 4004 ,400A 4位 |
220/90/51 |
56 |
200 |
黃銅/膠木 |
M10 |
400/600V |
|
TC 6003 ,600A 3位 |
207/100/75 |
68 |
300 |
黃銅/膠木 |
M12 |
600A/600V |
|
TC 6004 ,600A 4位 |
275/100/75 |
68 |
300 |
黃銅/膠木 |
M12 |
600A/600V |
|
TC 10004,1000A4位 |
320/114/85 |
80 |
500 |
紫銅/膠木 |
M14 |
1000A/600V |
以上產品參數手工測量，實際產品為準
