產品描述：UK5-MTK-P/P是MTK刀閘開關分?jǐn)喽俗樱跍y(cè)量和控制設備中經常使用刀閘端子，以便能迅速找到故障并在無電壓情況下進行檢修，除了分?jǐn)嗟堕l操作簡便外這端子還具有以下特征，5.2mm厚度節省空間，因?yàn)檫^渡電阻低所以電流負荷能力高達16A帶焊片的型號排列呈之字形。螺絲孔里可擰入測試插孔座，以插入直徑為2.3mm的測試插頭進行測試，希捷電氣刀閘端子采用環保磷銅作為導電部件
打印當前頁詳情描述

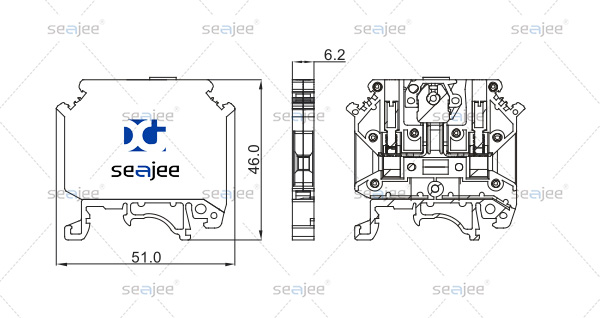

- 產品尺寸
- 技術參數
- 附件
- 應用場景
|
認 證 |
|
||
|
標 準 |
UL |
IEC |
|
|
額定電壓 |
600V |
800V |
|
|
額定電流 |
16A |
16A |
|
|
線 徑 |
24-12AWG |
0.2-4mm2 |
|
|
厚度/寬度/端板厚度 |
6.2/51/-mm |
||
|
高度(NS35∶7.5 / NS35∶15 / NS32) |
48.5/56/53.5mm |
||
|
額定沖擊電壓/污染等級 |
6kV/3 |
||
|
剝線長度 |
8 mm |
||
|
螺釘規格/扭距 |
M3/0.5Nm |
||
|
塞 規 |
A4 |
||
|
絕緣材料/阻燃等級 |
PA/V-0 ,V-2 |
||
|
說 明 |
型 號 |
包裝數 |
|
|
(1)刀閘分?jǐn)喽俗?/span> |
UK5-MTK-P/P |
50 |
|
|
(2)端板 |
封閉外殼，無需端板 |
||
|
(3)邊插橋接件 |
2-位 |
EB 2-6 |
100 |
|
3-位 |
EB 3-6 |
100 |
|
|
10-位 |
EB 10-6 |
100 |
|
|
(4)分組隔片 |
ATP-UK |
50 |
|
|
(5)標記條 （特殊字符定做） |
ZB 6 |
100 |
|
?
??
