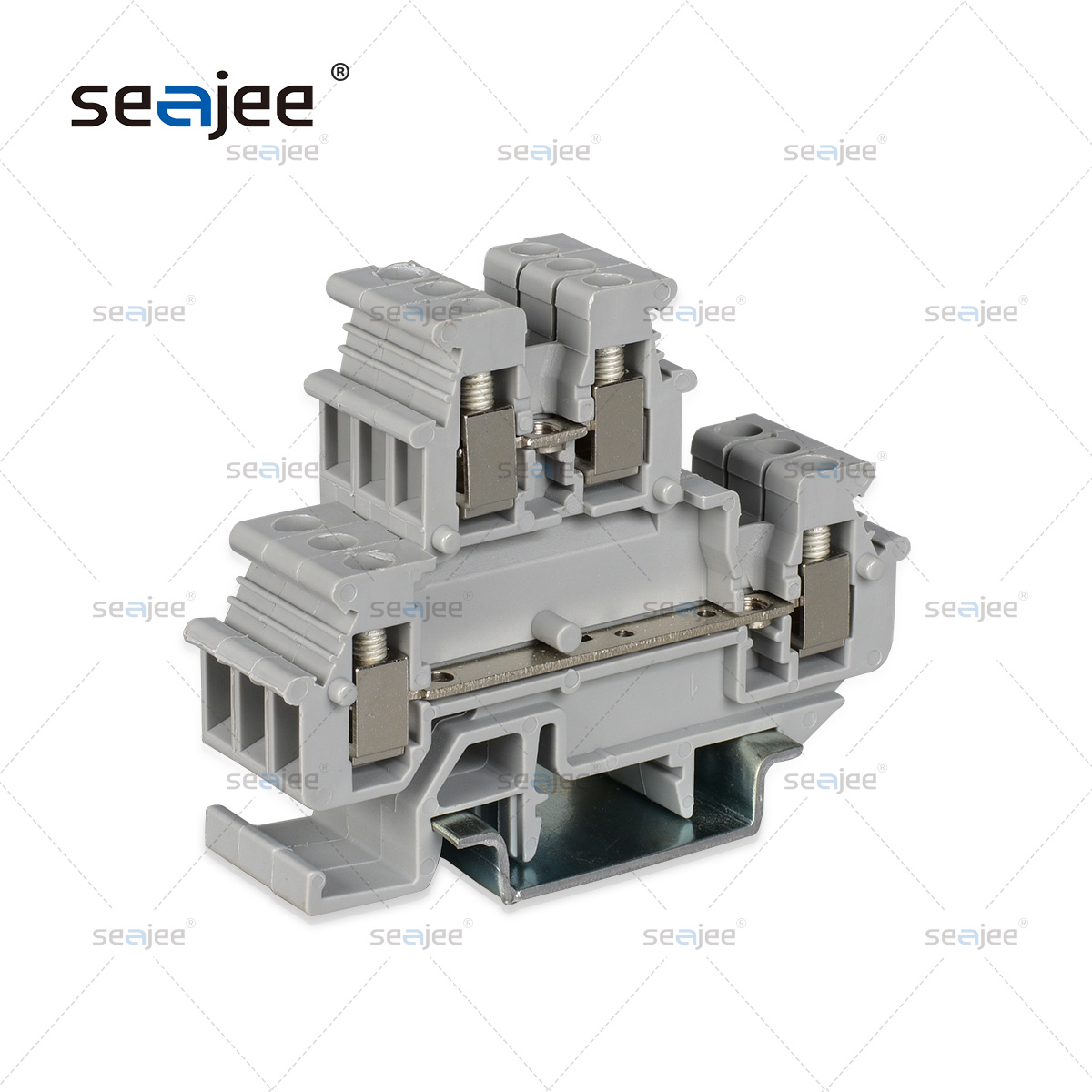

產品描述：MBKKB2.5-LA小型雙層接線端子實現了在狹小空間里多次接線的優點.上下均有短路開口與UKKB3類似可使用短接件FBRNI10-5實現端子與端子間的連接,使用ZB5標記.MBKKB2.5小型雙層端子可壓接多股軟線0.25-2.5平方毫米線徑，過載電流24A,額定電壓500V，接線采用框式螺釘壓接固定方式，快捷穩定，導電體采用H62環保銅，壓線框?yàn)镃3602環保合金銅，高強度扭力最高可達1.2N,鹽霧試驗72小時，絕緣體采用V0防火等級聚酰胺，希捷品質穩定，值得信賴
打印當前頁詳情描述
- 產品尺寸
- 技術參數
- 附件
- 應用場景
MBKKB2.5小型雙層接線端子實現了在狹小空間里多次接線的優點.上下均有短路開口可使用短接件FBRNI10-5實現端子與端子間的連接方便使用.
|

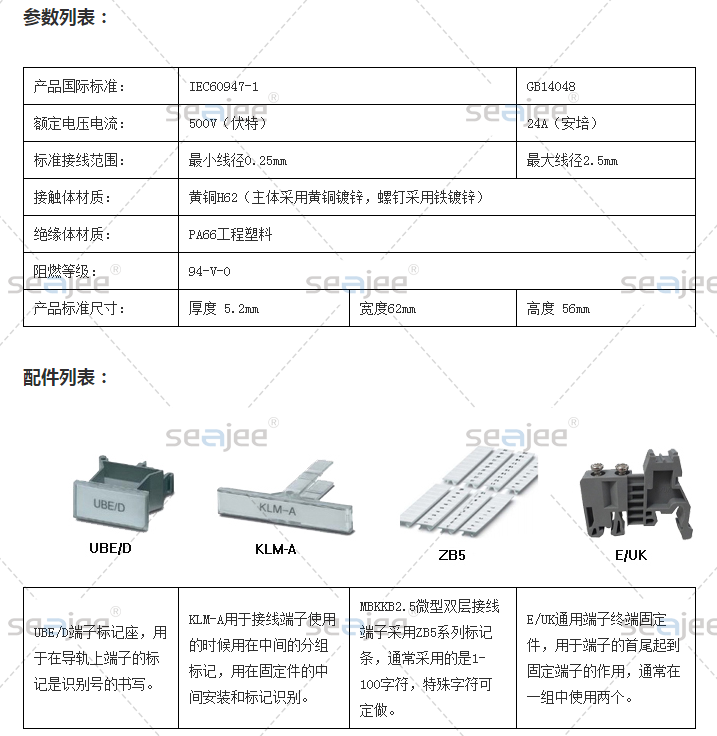

性能
|
|||
|
認證
|
|||
|
標準
|
UL
|
IEC
|
|
|
額定電壓
|
300V
|
500V
|
|
|
額定電流
|
20A
|
24A
|
|
|
線徑
|
24-12AWG
|
0.2-2.5mm2
|
|
|
厚度/寬度/端板厚度
|
5.2/56/2.6mm
|
||
|
高度(NS35∶7.5 / NS35∶15 / NS32)
|
62/69.5/67mm
|
||
|
額定沖擊電壓/污染等級
|
6kV/3
|
||
|
剝線長度
|
8 mm
|
||
|
螺釘規格/扭距
|
M3/0.6-0.8Nm
|
||
|
塞規
|
A3
|
||
|
絕緣材料/阻燃等級
|
PA/V-0
|
||
|
|
|||
|
說明
|
型號
|
包裝數
|
|
|
(1)端子，普通型
|
MBKKB2.5
|
50
|
|
|
(2)端板，上下層電氣相連型
|
|
|
|
|
(3)端板
|
50
|
||
|
(4)空間補償端板
|
FT-MBKKB 2.5/4
|
50
|
|
|
(5)空間補償端板
|
DP-MBKKB 2.5/4
|
50
|
|
|
(6)固定式接件
|
2-位
|
FBRNI2-5
|
10
|
|
3-位
|
FBRNI3-5
|
10
|
|
|
4-位
|
FBRNI4-5
|
10
|
|
|
10-位
|
FBRNI10-5
|
10
|
|
|
(7)階梯轉接件
|
|
|
|
|
(8)邊插橋接件
|
2-位
|
|
|
|
3-位
|
|
|
|
|
10-位
|
EB 10-5
|
10
|
|
|
(9)帶絕緣墊快橋接件，10位
|
|
|
|
|
(10)絕緣墊快
|
|
|
|
|
(11)鏈條式橋接件
|
|
|
|
|
(12)隔片
|
TS-KK3
|
50
|
|
|
(13)分組隔片，厚2.5mm
|
ATP-MBKKB 2.5/4
|
50
|
|
|
(14)標記條
|
ZB 5
|
|
|
E管形欲絕緣端頭
E/UK EC
兩款 沒指定要求隨機出貨，不另通知
TS/KK2.5
FBRNI10-5
D-MBKKB2.5
EB10-5
DP-MBKKB2.5
??
ZB5
?
ATP-UK
KLM-A
