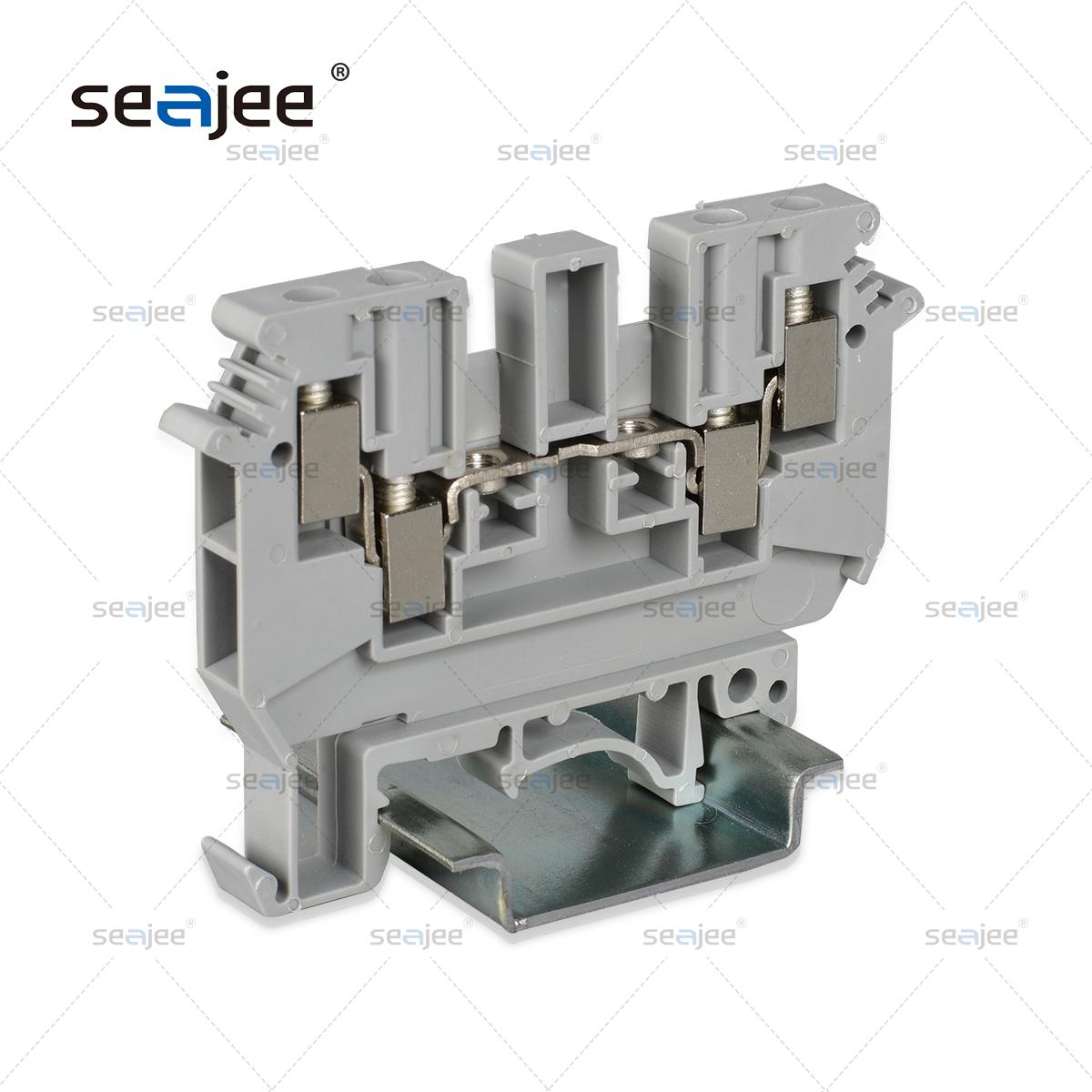

產品描述：UDK4雙接線端子采用單導線體多連接點的方式實現了狹小空間多點接線的優點.也有稱之為UDK4遙信端子應用中實現導線環或者多點共電位,多個接頭不需要采用短接件,節約了成本和空間.UDK4是兩進兩出型端子種最常用的端子
打印當前頁詳情描述
- 產品尺寸
- 技術參數
- 附件
- 應用場景
|
性能
|
|||
|
認證
|
|||
|
標準
|
UL
|
IEC
|
|
|
額定電壓
|
300V
|
630V
|
|
|
額定電流
|
30A
|
32A
|
|
|
線徑
|
24-10AWG
|
0.2-4mm2
|
|
|
厚度/寬度/端板厚度
|
6.2/63.5/1.5mm
|
||
|
高度(NS35∶7.5 / NS35∶15 / NS32)
|
47/54.5/52.5mm
|
||
|
額定沖擊電壓/污染等級
|
8kV/3
|
||
|
剝線長度
|
8 mm
|
||
|
螺釘規格/扭距
|
M3/0.6-0.8Nm
|
||
|
塞規
|
A4
|
||
|
絕緣材料/阻燃等級
|
PA/V-0
|
||
|
|
|||
|
說明
|
型號
|
包裝數
|
|
|
(1)端子
|
UDK4
|
50
|
|
|
(2)端板
|
50
|
||
|
(3)固定式接件，10位
|
FBI 10-6
|
10
|
|
|
(4)固定式接件
|
2-位
|
|
|
|
3-位
|
|
|
|
|
4-位
|
|
|
|
|
10-位
|
|
|
|
|
(5)邊插橋接件
|
2-位
|
EB 2-6
|
100
|
|
3-位
|
EB 3-6
|
100
|
|
|
10-位
|
10
|
||
|
(6)帶絕緣墊快橋接件，10位
|
ISSBI 10-6
|
10
|
|
|
(7)絕緣墊快
|
IS-K4
|
100
|
|
|
(8)開關橋接件
|
USBR 2-7
|
1
|
|
|
(9)隔片
|
TS-KK3
|
50
|
|
|
(10)標記條
|
ZB 6
|
|
|
?
