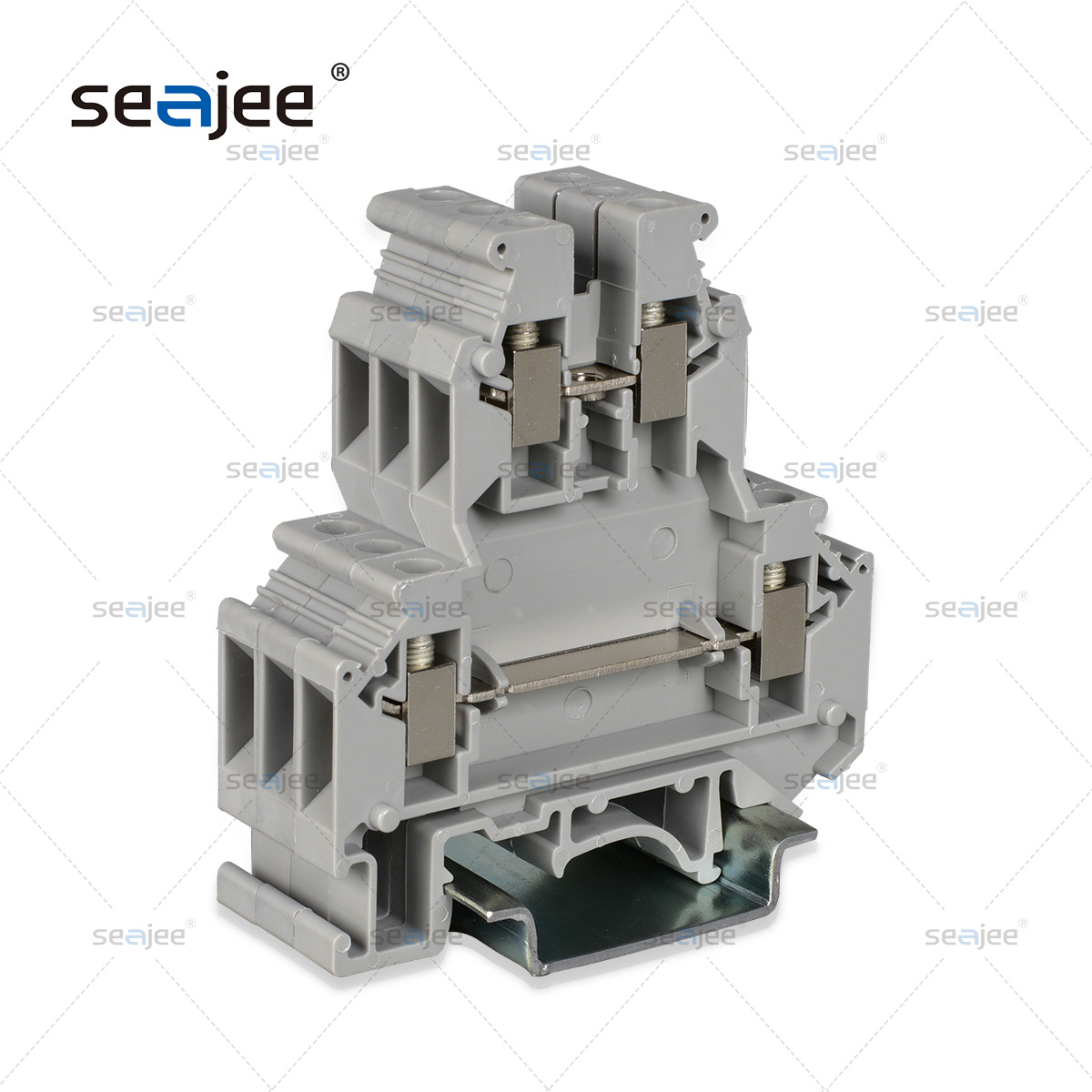

產品描述： UKK3雙層端子實現了在狹小空間里多次接線的優點.上層有短路開口可使用中心式固定短接件FBRNI10-5實現端子與端子間的連接方便使用.
打印當前頁詳情描述
- 產品尺寸
- 技術參數
- 附件
- 應用場景
|
認 證 |
C E |
||
|
標 準 |
UL |
IEC |
|
|
額定電壓 |
300V |
500V |
|
|
額定電流 |
20A |
24A |
|
|
線 徑 |
24-12AWG |
0.2-2.5mm2 |
|
|
厚度/寬度/端板厚度 |
5.2/68/2.6mm |
||
|
高度(NS35∶7.5 / NS35∶15 / NS32) |
62/69.5/67mm |
||
|
額定沖擊電壓/污染等級 |
6kV/3 |
||
|
螺釘規格/扭距 |
M3/0.5Nm |
||
|
塞 規 |
A3 |
||
|
絕緣材料/阻燃等級 |
PA/V-0 , V-2 |
||
|
說 明 |
型 號 |
包裝數 |
|
|
(1)端子，普通型 |
UKK 3 |
50 |
|
|
(2)端板，上下層電氣相連型 |
|
|
|
|
(3)端板 |
D-UKKB 3 |
100 |
|
|
(4)空間補償端板 |
DG-UKKB 3 |
50 |
|
|
(5)空間補償端板 |
DP-UKKB 3 |
50 |
|
|
(6)固定式接件 |
2-位 |
FBI 2-5N |
10 |
|
3-位 |
FBI 3-5N |
10 |
|
|
4-位 |
FBI 4-5N |
10 |
|
|
10-位 |
FBI 10-5N |
10 |
|
|
(7)邊插橋接件 |
2-位 |
|
|
|
3-位 |
|
|
|
|
10-位 |
EB 10-5 |
50 |
|
|
(8)鏈條式橋接件 |
|
|
|
|
(9)隔片 |
TS-KK3 |
400 |
|
|
(10)分組隔片，厚2.5mm |
ATP-UKKB 3 |
50 |
|
|
(11)標記條 (特殊字符定做) |
ZB 5 |
100 |
|
?
