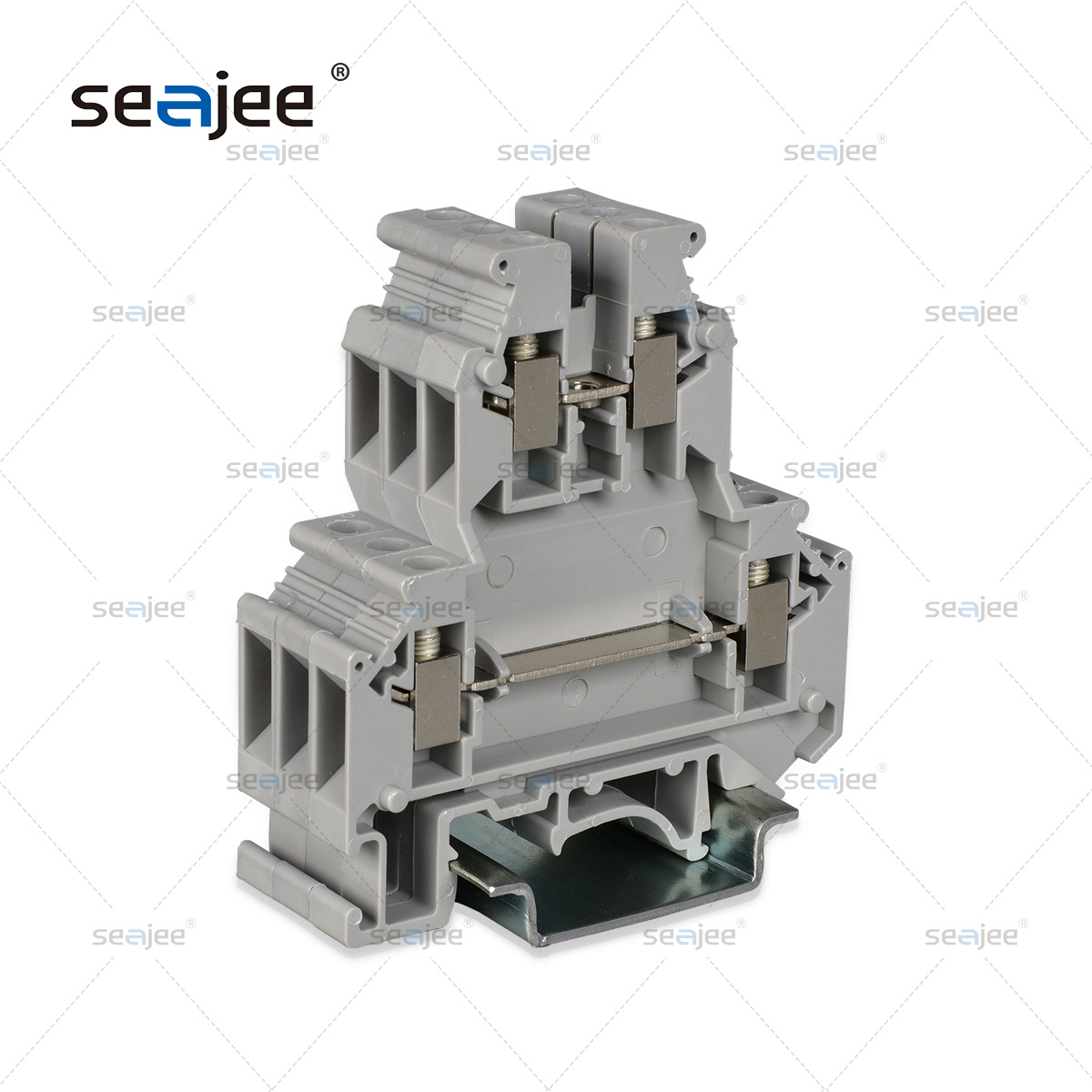

產品描述： 雙層端子UKK5實現了在狹小空間里多次接線的優點.上下均有短路開口可使用短接件FBI10-6實現端子與端子間的連接方便使用.
打印當前頁詳情描述

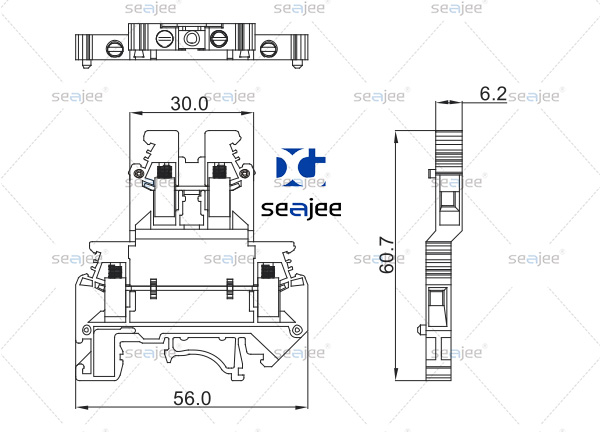

- 產品尺寸
- 技術參數
- 附件
- 應用場景
|
認 證 |
C E |
|
|
標 準 |
UL |
IEC |
|
額定電壓 |
300V |
500V |
|
額定電流 |
30A |
32A |
|
線 徑 |
10-26AWG |
0.2-4mm2 |
|
厚度/寬度/端板厚度 |
6.2/56/2.6mm |
|
|
高度(NS35∶7.5 / NS35∶15 / NS32) |
62/69.5/67mm |
|
|
額定沖擊電壓/污染等級 |
6kV/3 |
|
|
螺釘規格/扭距 |
M3/0.5Nm |
|
|
塞 規 |
A4 |
|
|
絕緣材料/阻燃等級 |
PA/V-0 |
|
|
說 明 |
型 號 |
包裝數 |
|
(1)端子，普通型 |
UKK 5 |
50 |
|
(2)端板，上下層電氣相連型 |
UKK 5 -PV |
50 |
|
(3)端板 |
D-UKK 3/5 |
100 |
|
(4)空間補償端板 |
DG-UKK 3/5 |
50 |
|
(5)空間補償端板 |
DP-UKK 3/5 |
50 |
|
(6)中心連接條 |
FBI10-6 |
100 |
|
(7)邊插式短接片 |
EB10-6 |
100 |
|
(8)帶絕緣墊快橋接件，10位 |
ISSBI 10-6 |
10 |
|
(9)絕緣墊快 |
IS-K4 |
100 |
|
(10)隔片 |
TS-KK3 |
400 |
|
(11)分組隔片，厚2.5mm |
ATP-UKK3/5 |
50 |
|
(12)標記條 (特殊字符的定做) |
ZB 6 |
100 |
?
