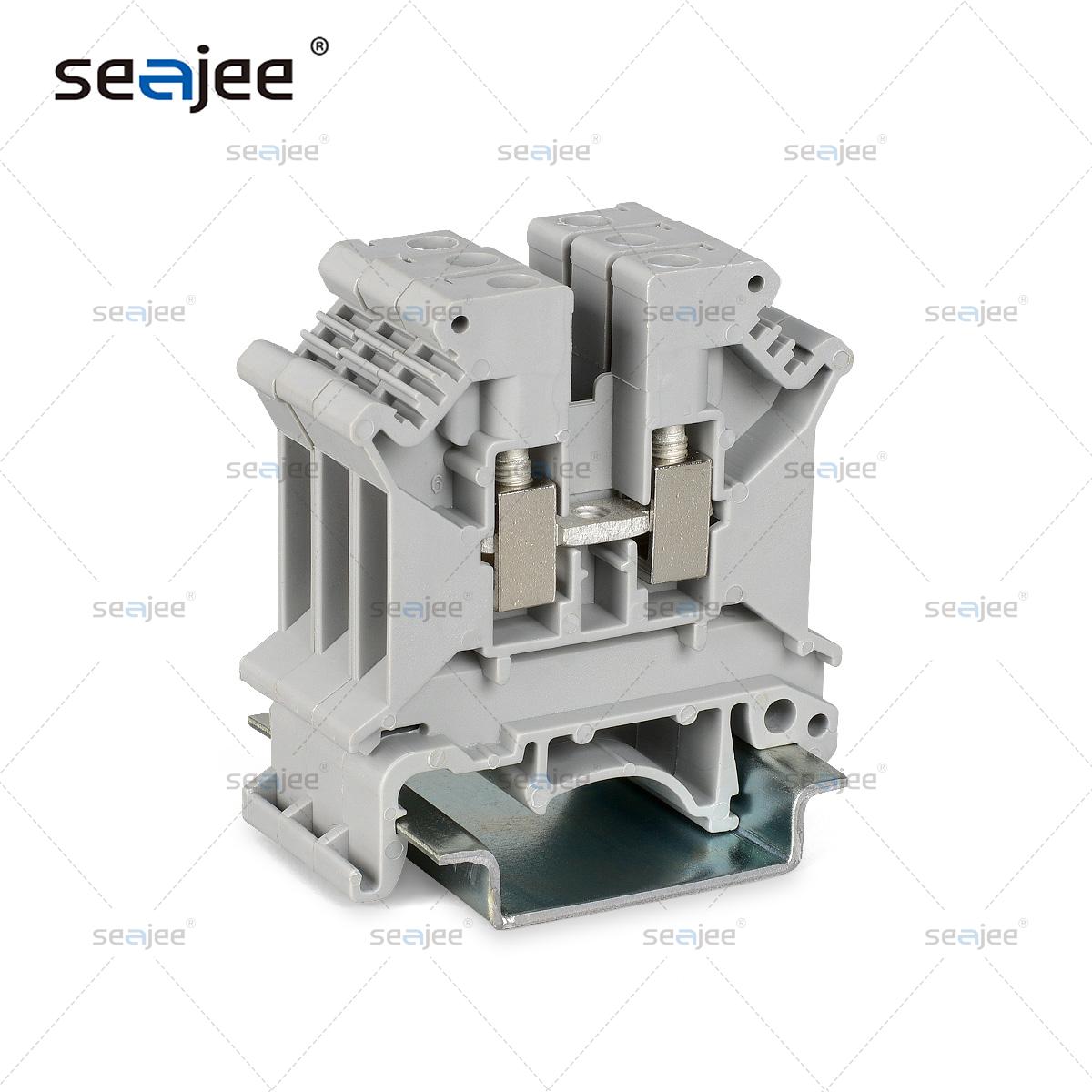

產品描述：UK5N框式螺釘壓接端子在實際運用中采用框式螺釘壓接結構原理，接線范圍最小0.25平方毫米，最大4平方毫米也有行業中叫UK4N。此UK5N端子實際與UK3N,UK6N,UK10N,UK16端子外觀尺寸相同，厚度不同，在配電柜和自動化系統中常用于信號線和控制線的連接，獨特的設計使得端子之間可采用中心式短接件連接或者使用EB系列端子邊插件進行連接，在電纜連接中非常實用。節約成本，美化布線空間。
打印當前頁詳情描述

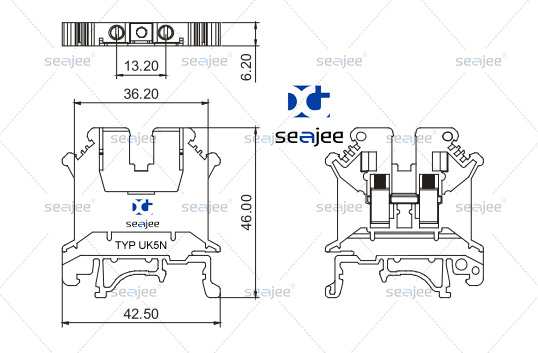

- 產品尺寸
- 技術參數
- 附件
- 應用場景
|
標 準 |
UL |
IEC |
|
額定電壓 |
600V |
800V |
|
額定電流 |
32A |
41A |
|
線 徑 |
24-10AWG |
0.2-4mm2 |
|
厚度/寬度/端板厚度 |
6.2/42.5/1.6mm |
|
|
高度(NS35∶7.5 / NS35∶15 / NS32) |
47/54.5/52mm |
|
|
額定沖擊電壓/污染等級 |
8kV/3 |
|
|
剝線長度 |
8 mm |
|
|
螺釘規格/扭距 |
M3/0.6Nm-0.8Nm |
|
|
塞規 |
A4 |
|
|
絕緣材料/阻燃等級 |
PA/V-0 |
|
?
