產品描述：X3塑料端子排分為H/W/V型,型號簡單分為X3-1203A,X3-1205A,X3-1206A6A,X3-1210A,X3-1215A,X3-1216A,X3-1220A,X3-1230A,X3-1260A,X3-1280A,X3-12100A,X3-12150A, 材質：● PE, 聚乙烯, 良好的柔韌性、透明度、延伸性、抗溶性, 耐輻射, 工作溫度: - 40℃ to 65℃, 瞬時可達: 80℃.● PP, 聚丙烯, 阻燃、低透明度、低剛性, 抗沖擊力好, 工作溫度: - 30℃ t
打印當前頁詳情描述
- 產品尺寸
- 技術參數
- 附件
- 應用場景

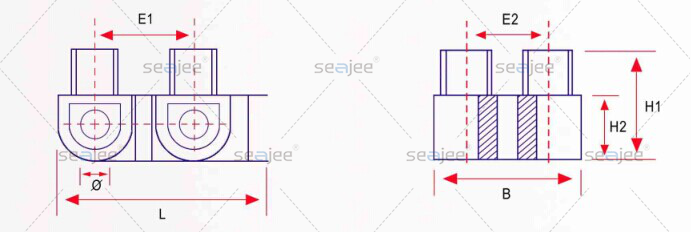

希捷端子排數據如下(單位MM)
3A： L(93) E1(7.7) B(15.5) H1(12) E1(7.7) E2(3.3) Φ（2.9）
5A： L(106) E1(8.7) B(15) H1(13) E1(8.7) E2(3.65) Φ（3.3）
6A： L(115) E1(10) B(17.5) H1(14.5) E1(10.5) E2(4) Φ（3.5）
10A： L(125) E1(11) B(19) H1(16) E1(11) E2(4.75) Φ（4）
15A： L(134) E1(11.5) B(21.5) H1(17.5) E1(11.5) E2(5.4) Φ（4.1）
20A： L(142) E1(12) B(22) H1(18) E1(12) E2(4.8) Φ（4.3）
30A： L(164) E1(14) B(24) H1(20) E1(14.5) E2(5.7) Φ（5.6）
60A： L(190) E1(18) B(30.5) H1(24) E1(18) E2(10) Φ（6.3）
80A： L(207) E1(19) B(37) H1(29) E1(19) E2(13) Φ（7）
100A： L(230) E1(20) B(38) H1(32) E1(20) E2(14) Φ（8）
150A： L(258) E1(22) B(43) H1(33) E1(22) E2(20) Φ（10）
端子排手工測量，材質有收縮，實際產品為主，數據僅供參考
說明：螺絲：鐵鍍五彩鋅，導電體：H62黃銅
Material:
● PE, Polyethylene, good pliability, transparence, extensibility, resist dissolve, radiation .Working Termperature: - 40℃ to 65℃, short time is 80℃.
● PP, Polypropylene, inflaming retarding, low transparency, low rigidity, good bounce impact force. Working Termperature: - 30℃to 90℃, short time is 110℃
● PA, Polyamide 6/6, 94V-2 grade. inflaming retarding, good resist dissolve, good bounce impact force, Working Termperature: - 35℃ to 120℃, short time is 140℃.
● Brass, screw is Iron plated zinc.
● Voltage: 250 - 450V
● Color: Natural color as standard
端子排材質：
● PE, 聚乙烯, 良好的柔韌性、透明度、延伸性、 抗溶性, 耐輻射, 工作溫度: ?- 40℃ to 65℃, 瞬時可達: 80℃
● PP, 聚丙烯, 阻燃、低透明度、低剛性, 抗沖擊力好, 工作溫度: - 30℃ to 90℃, 瞬時可達 110℃
● PA, 尼龍 6/6, 防火等級:94V-2. 阻燃、 抗溶性、抗沖擊力好, 工作溫度: ?- 35℃ to 120℃, 瞬時可達140℃
● 黃銅, 螺絲鐵質表面鍍鋅
● ?適用電壓范圍: 250 - 450V
● 顏色: 產品本色,特殊顏色歡迎訂做
