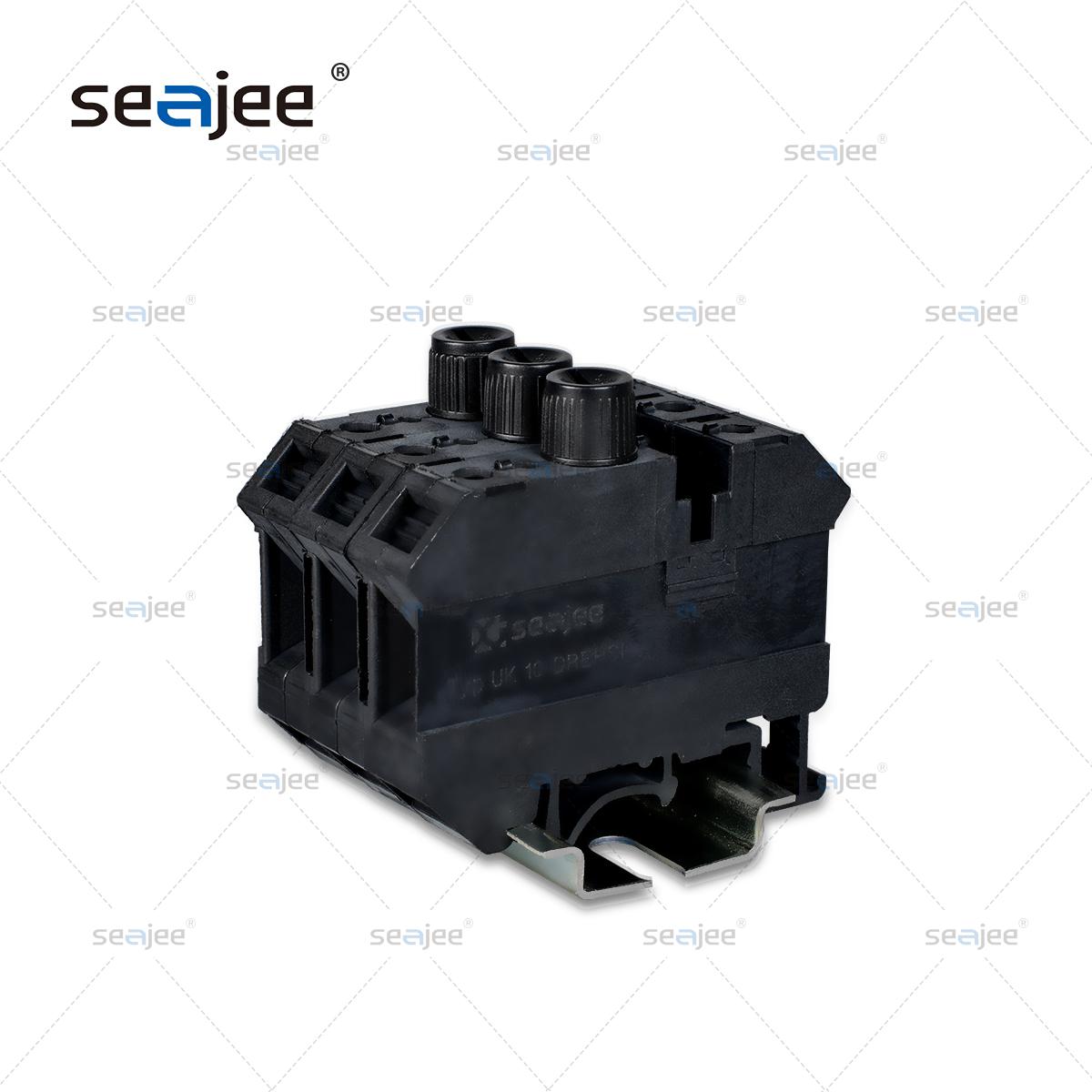

產品描述：UK10-DREHSI螺旋帽式保險絲端子，根據其安裝特點，我們也可以稱之為旋擰式螺帽保險端子。其安裝原理是通過螺紋升降原理將保險管逐步壓入端子內。此型號端子相較于上面的UK5-HESI電流過載能力更大。中間位置有可安裝橋接件的安裝孔FBI10-12橋接，可安裝帶IED指示燈，在保險絲熔斷后方便檢修人員第一時間檢修
打印當前頁詳情描述

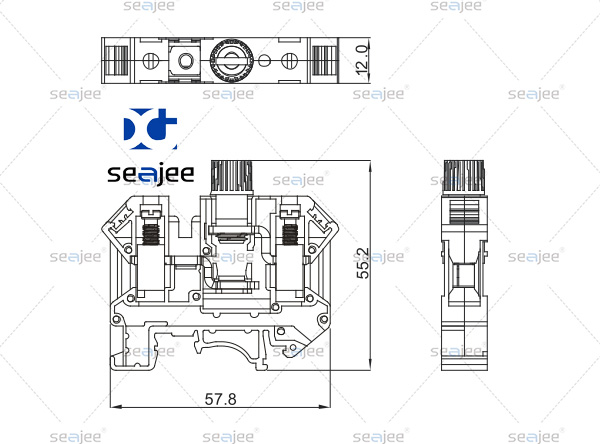

- 產品尺寸
- 技術參數
- 附件
- 應用場景
?
|
標準
|
UL
|
IEC
|
|
|
額定電壓
|
600V
|
800V
|
|
|
額定電流
|
10A
|
10A
|
|
|
線徑
|
20-6AWG
|
0.5-16mm2
|
|
|
厚度/寬度/端板厚度
|
12/62/-mm
|
||
|
高度(NS35∶7.5 / NS35∶15 / NS32)
|
59/66.5/64mm
|
||
|
額定沖擊電壓/污染等級
|
4kV/3
|
||
|
剝線長度
|
11 mm
|
||
|
螺釘規格/扭距
|
M4/1.5-1.8Nm
|
||
|
塞規
|
B6
|
||
|
絕緣材料/阻燃等級
|
PA/V-0
|
||
|
|
|||
|
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?說 明
|
型號
|
包裝數
|
|
|
(1)保險絲端子,保險絲規格為
|
5×20 mm
|
(5×20)
|
100
|
|
(2)固定式橋接件
|
10P/5P/3P/2P |
FBI 10-12
|
50
|
|
(3)邊插式橋接件 |
10P/5P/3P/2P
|
EB 10-12
|
100
|
|
(4)測試插孔座
|
PSB 4/7/6
|
100
|
|
|
(5)絕緣測試插孔座
|
PSBJ 4/15/6
|
100
|
|
|
(6)標記條? 空白/帶字
|
ZB 10
|
100
|
|
TE雙線管形預絕緣端子
E管形欲絕緣端頭
E/UK EC
兩款 沒指定要求隨機出貨，不另通知
FBI10-12
ZB10
?
測試接頭
?
RO55保險絲
